Teleskopický kloubový nakladač Schäffer 4670 T-3

Teleskopický kloubový nakladač Schäffer 4670 T-3

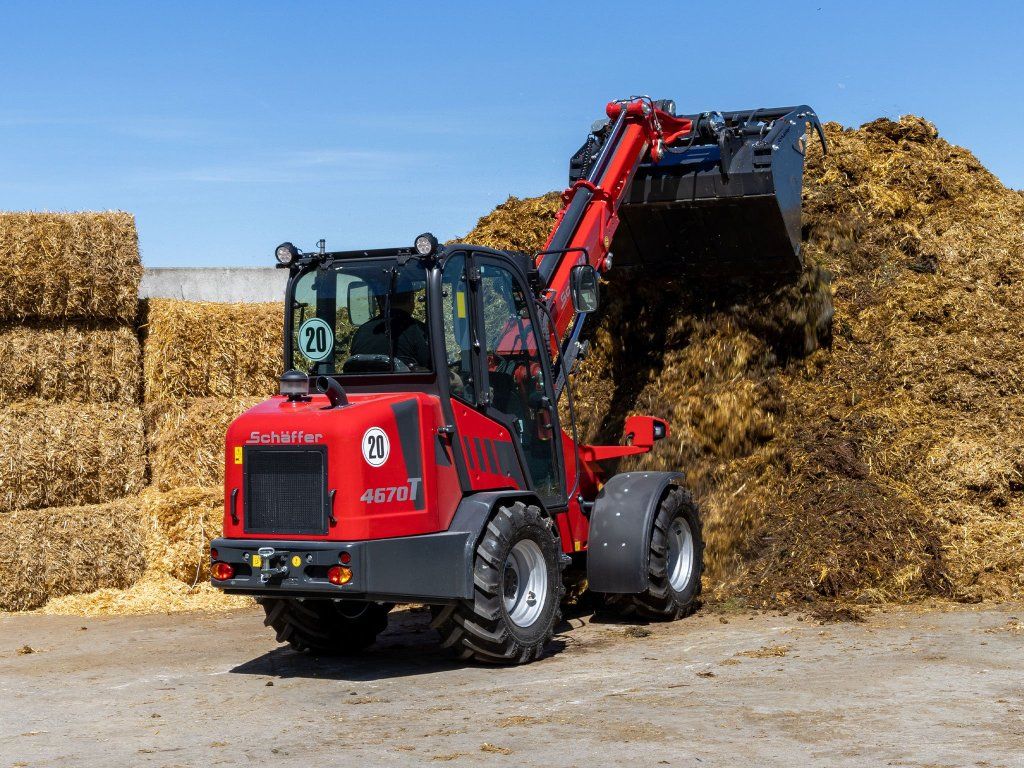

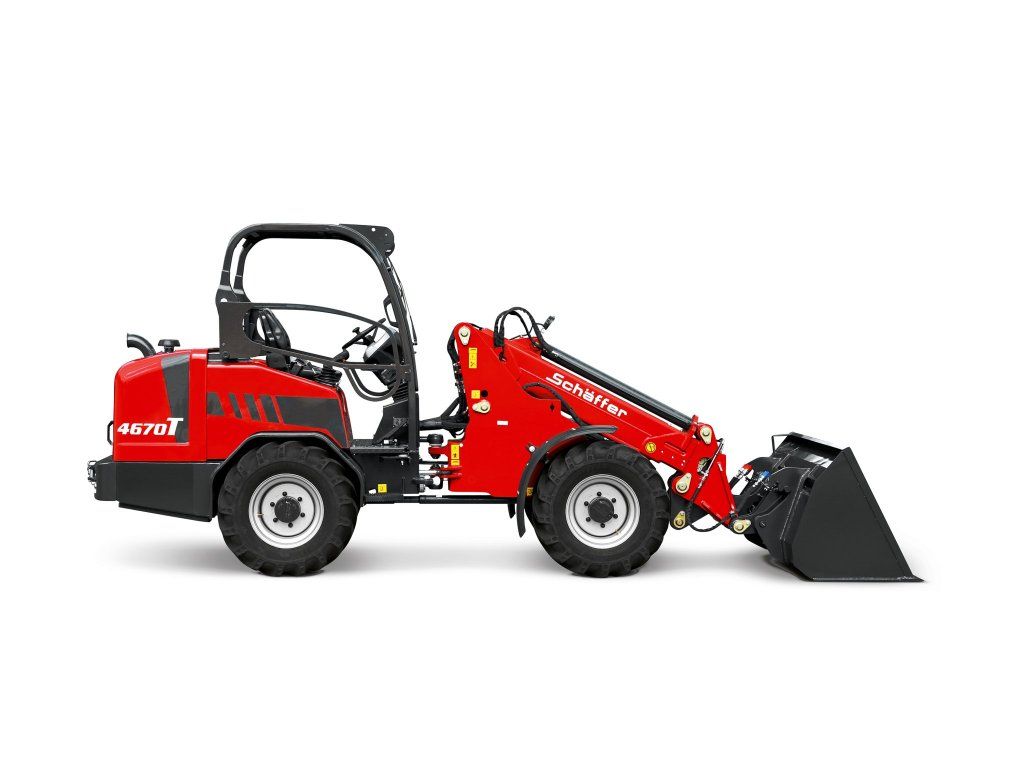

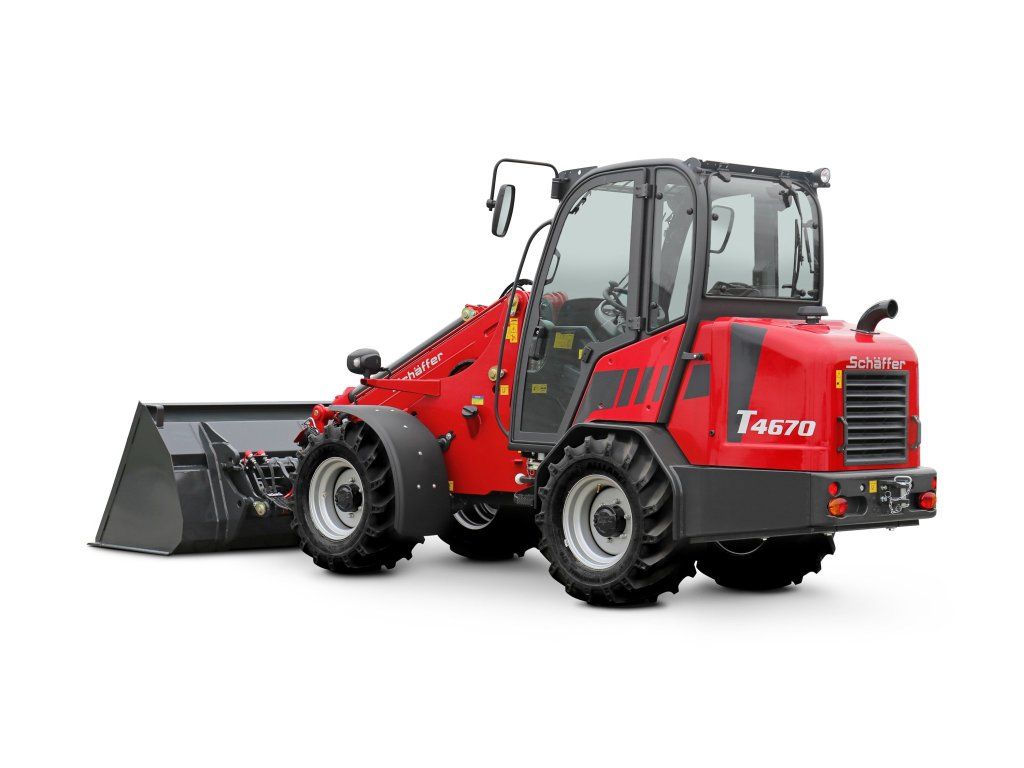

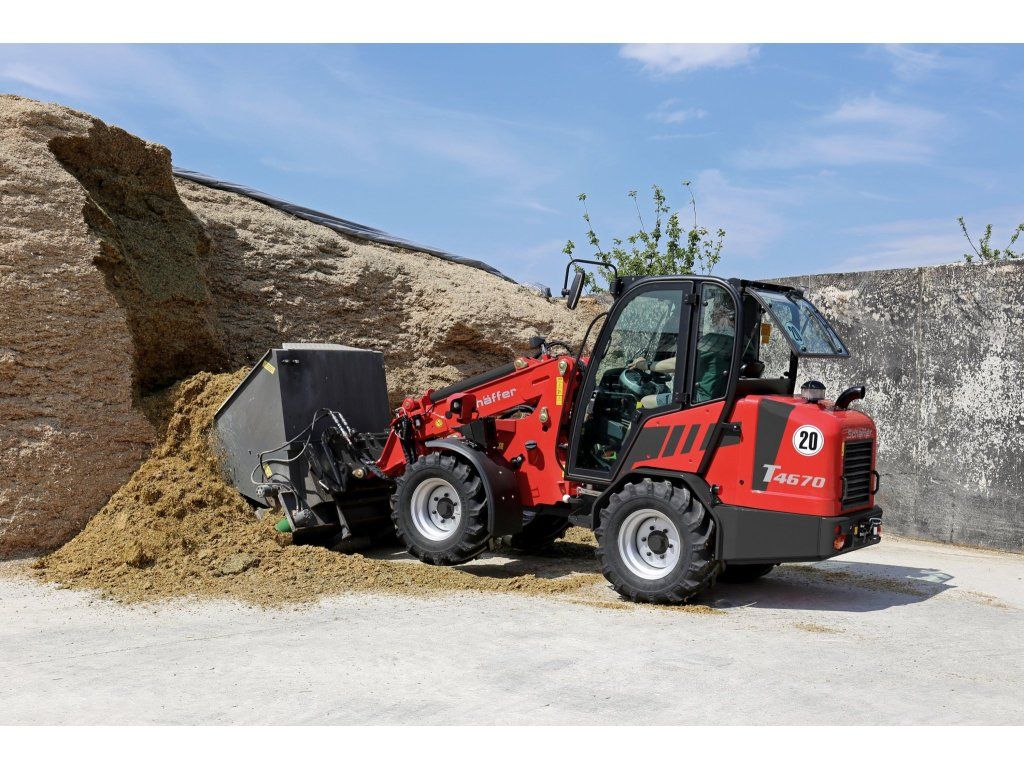

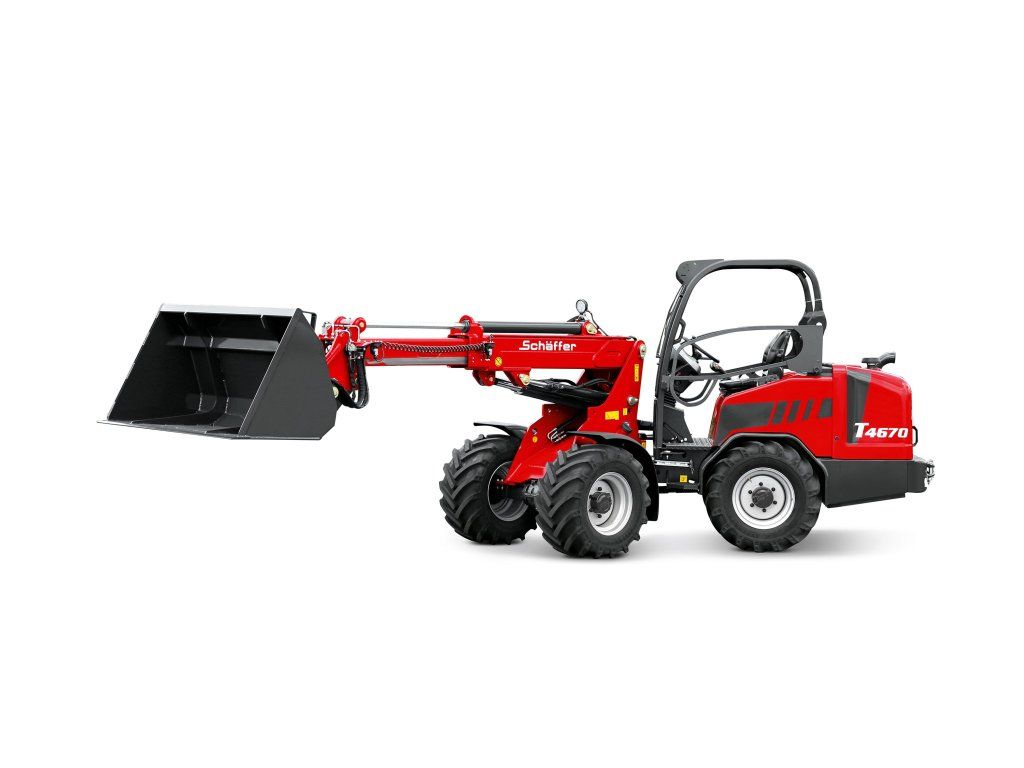

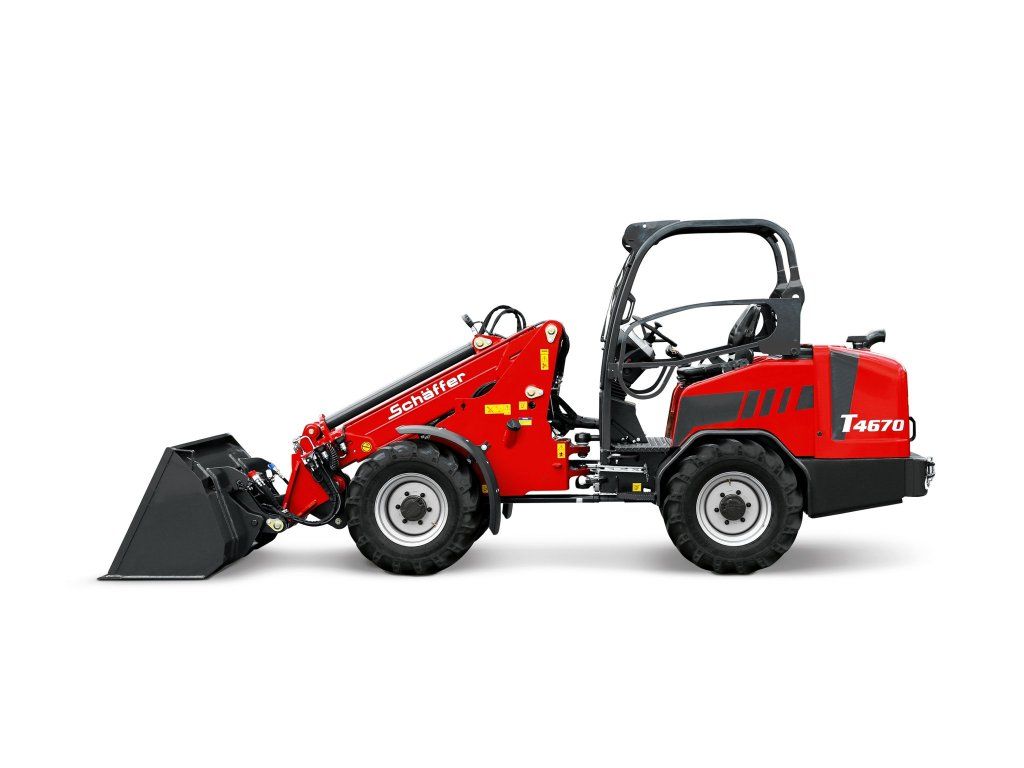

Schäffer 4670 T-3 je teleskopický kolový nakladač třetí generace, který kombinuje sílu klasického nakladače s dosahem a výškou zdvihu teleskopického ramene. Díky maximální výšce zdvihu 4,3 m a zvedací síle 2 400 kg zvládne práce, na které už by běžné kompaktní kloubové nakladače nestačily. Přitom si díky kompaktním rozměrům (výška stroje jen 2,27 m) zachovává obratnost i pro provoz v halách a nižších prostorách.

Robustní konstrukce, kvalitní komponenty a osvědčená technika značky Schäffer zajišťují dlouhou životnost stroje, nízké provozní náklady a vysokou zůstatkovou hodnotu. Schäffer 4670 T-3 je tak připraven pro celoroční profesionální nasazení v zemědělství, komunální sféře i na stavbách.

Hlavní přednosti stroje Schäffer 4670 T-3

• Silný dieselový motor Kubota V2403-CR-T, Tier V - Čtyřválcový motor o výkonu 48,6 kW (66 k) s technologií DOC a DPF pro vysoký výkon při splnění nejpřísnějších emisních norem.

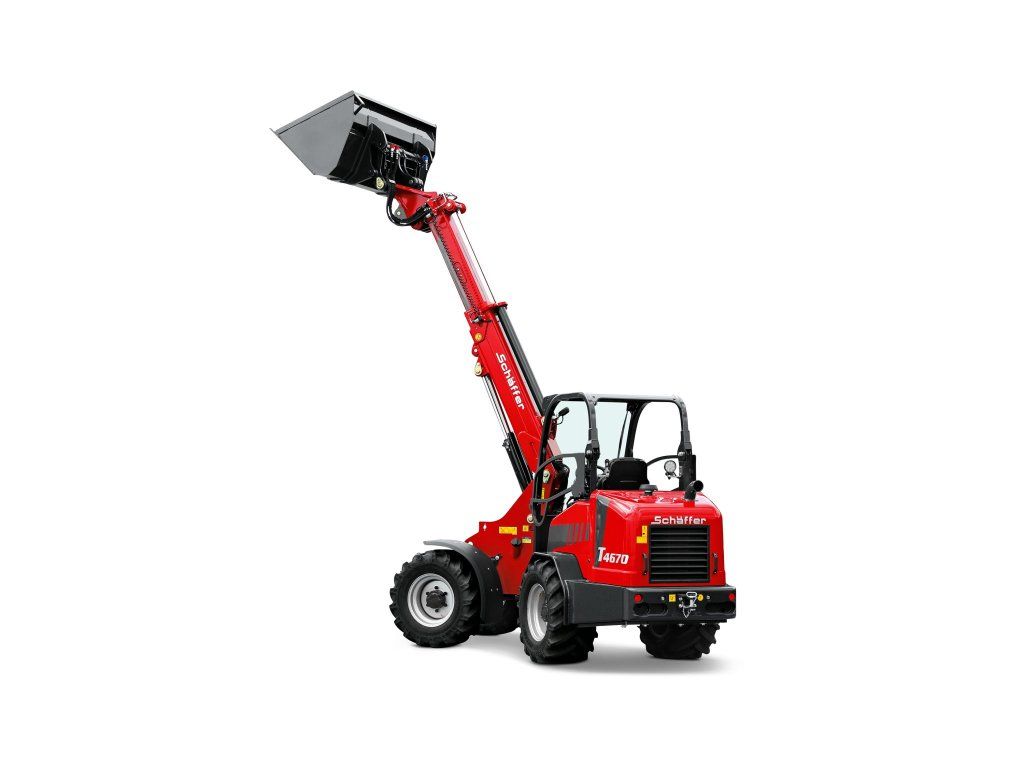

• Teleskopické rameno se zdvihem až 4,3 m - Umožňuje nakládat na vysoké vozy, do zásobníků i přes překážky bez nutnosti přejíždět blíž.
• Vysokotlaké pojezdové čerpadlo HD-plus s řazením pod zátěží - Plynulé přeřazení bez přerušení tažné síly i při práci s plným nákladem.
• Originální široké nápravy Schäffer HD se samosvornými diferenciály - Vysoká trakce a stabilita i při plném naložení.
• Kluzné segmenty Ferro-form v teleskopu - Snižují opotřebení a prodlužují životnost teleskopického ramene bez nutnosti časté údržby.
• Kinematika "Z" s paralelním vedením adaptéru - Přesná manipulace s paletami i sypkým materiálem bez zbytečného náklonu nářadí.
• Kabina schválená ROPS/FOPS s otevíracími bočními rámy - Komfortní a bezpečné celoroční pracoviště obsluhy.
• Rychloupínací systém KR s hydraulickým zajištěním nářadí - Výměna nástrojů za pár sekund přímo z kabiny.

Technická data - Schäffer 4670 T-3

Motor

• Dieselový motor Kubota V2403-CR-T, 4 válce, Tier V, DOC+DPF, výkon 48,6 kW/66 k

Pojezd

• Hydrostatický pohon všech kol - kardan, rychlost 0 - 20 km/hod, ECO mode
• Vysokotlaké pojezdové čerpadlo HD-plus, řazení pod zátěží
• Systém regulace pojezdu HTF (High Traction Force)
• Elektronické řízení pohonu SPT (Schäffer Power Transmission)
• Originální nápravy Schäffer HD s vysokou účinností - široká verze
• Samosvorné uzávěrky diferenciálů na obou nápravách
• Pneumatiky 15.0/55-17 AS +45 (šířka stroje 1510 / 1690 mm)
• Bezúdržbový centrální kyvný kloub
• Bezúdržbová lamelová brzda bez opotřebení v olejové lázni - provozní i parkovací

Hydraulika

• Připojení 3. hydraulické funkce 2 rychlospojky - mechanicky ovládané, el. odtlakování rychlospojek
• Zubové čerpadlo s dodávkou oleje 60 l/min, pracovní tlak 220 bar
• Plně hydraulické kloubové řízení, kombinovaný chladič hydraulického oleje
• Kluzné segmenty Ferro-form v teleskopu, kinematika „Z“ s paralelním vedením adaptéru
• Hydraulický válec naklápění nářadí integrován v teleskopickém rameni

Místo obsluhy

• Ochranná stříška/kabina schválena ROPS/FOPS, boční rámy otvírané nahoru
• Komfortní sedadlo s bezpečnostním pásem, plně odpružené, přestavitelné - podélně, nastavitelné dle hmotnosti, nastavitelná opěrka zad, pravá loketní opěrka
• Joystick s přepínačem směru jízdy, aktivní bezpečnostní systém DIN 474-3
• Pracovní světla verze se stříškou: 1x LED přední na rameni
• Pracovní světla verze s kabinou: LED 2x přední, 1x zadní
• Stavitelný sloupek řízení, počítadlo Mth, ukazatel paliva, palivoměr, teploměr

Výkonnost

• Síla hydrauliky: 2 400 kg

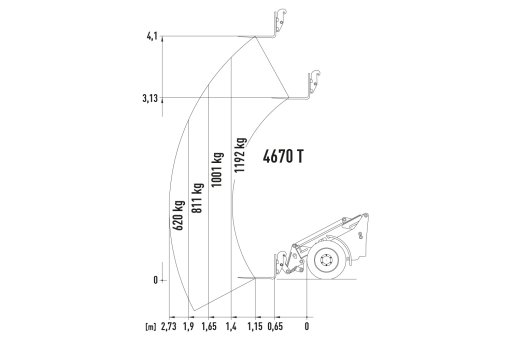

• Statické zatížení při překlopení, rovný stroj, paletizační vidle: 2 110 kg

Ostatní

• Rychloupínací systém pro pracovní nářadí - typ KR hydraulické zajištění
• Zadní závaží - koncová deska + vyprošťovací závěs, zadní závaží pod motor 170 kg
• Odpojovač baterie, široký zadní podvozek, čidlo přítomnosti obsluhy

Proč je Schäffer 4670 T-3 lepší než konkurence

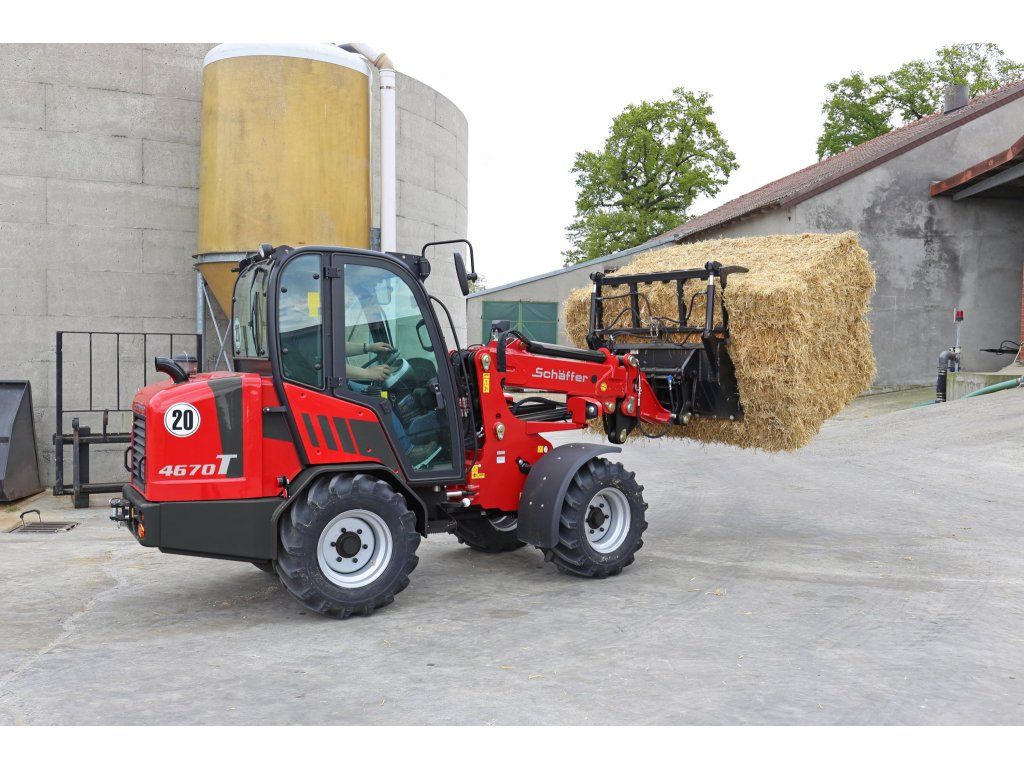

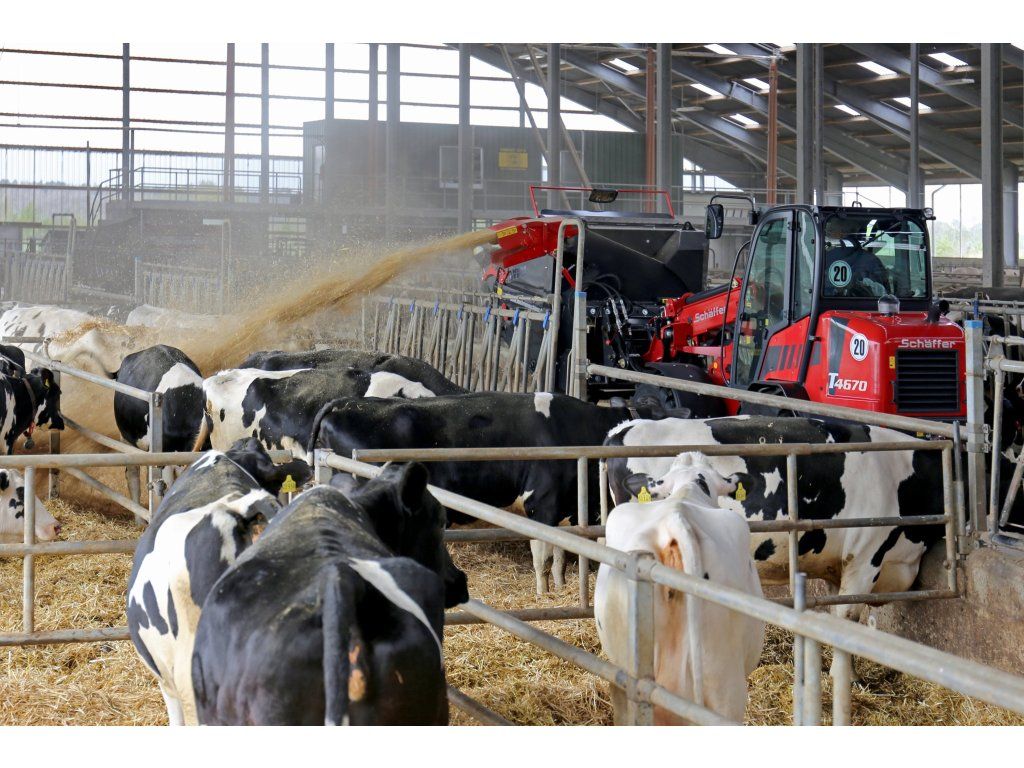

• Zemědělské a živočišné provozy pracující s objemným materiálem (siláž, sláma, balíky)
• Stáje a jezdecké areály
• Komunální a technické služby měst a obcí
• Stavební a realizační firmy

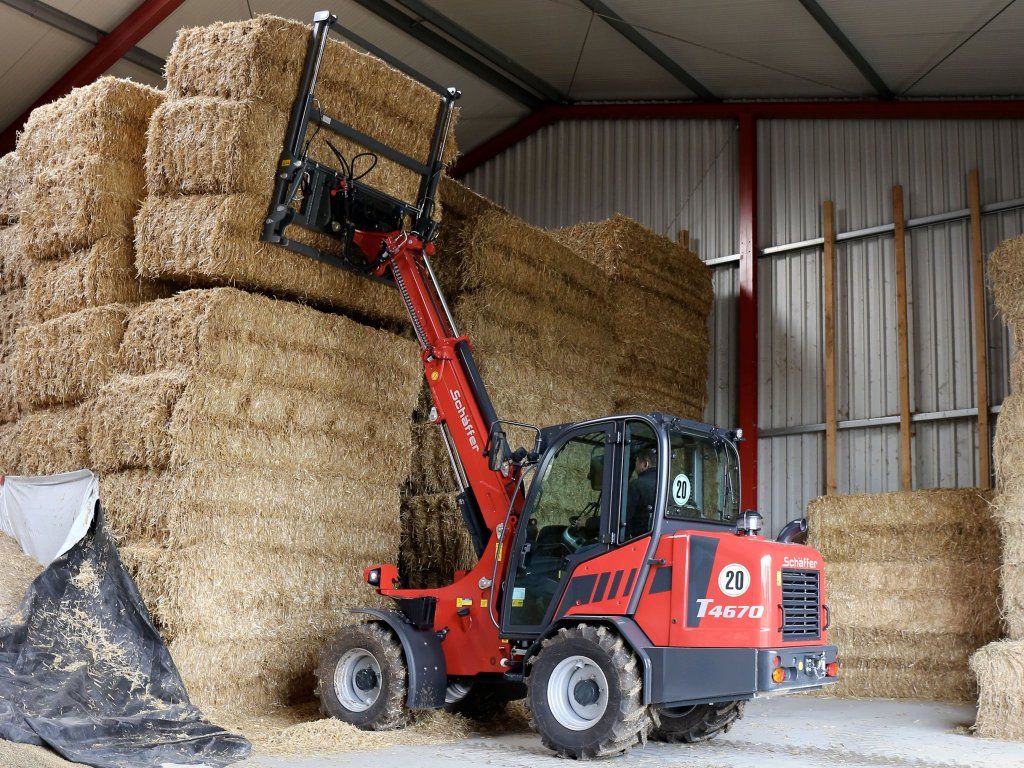

• Provozy, kde je omezená výška vjezdu (haly, nižší přístřešky)
• Zákazníci, kterým už nestačí dosah a výška zdvihu klasického kloubového nakladače

Ideální volba pro kohokoliv, kdo potřebuje nakládat výš a dál, ale zároveň nechce ztratit obratnost pro provoz v uzavřených nebo stísněných prostorách

Volitelná výbava - Schäffer 4670 T-3

Varianta

• S ochrannou střechou

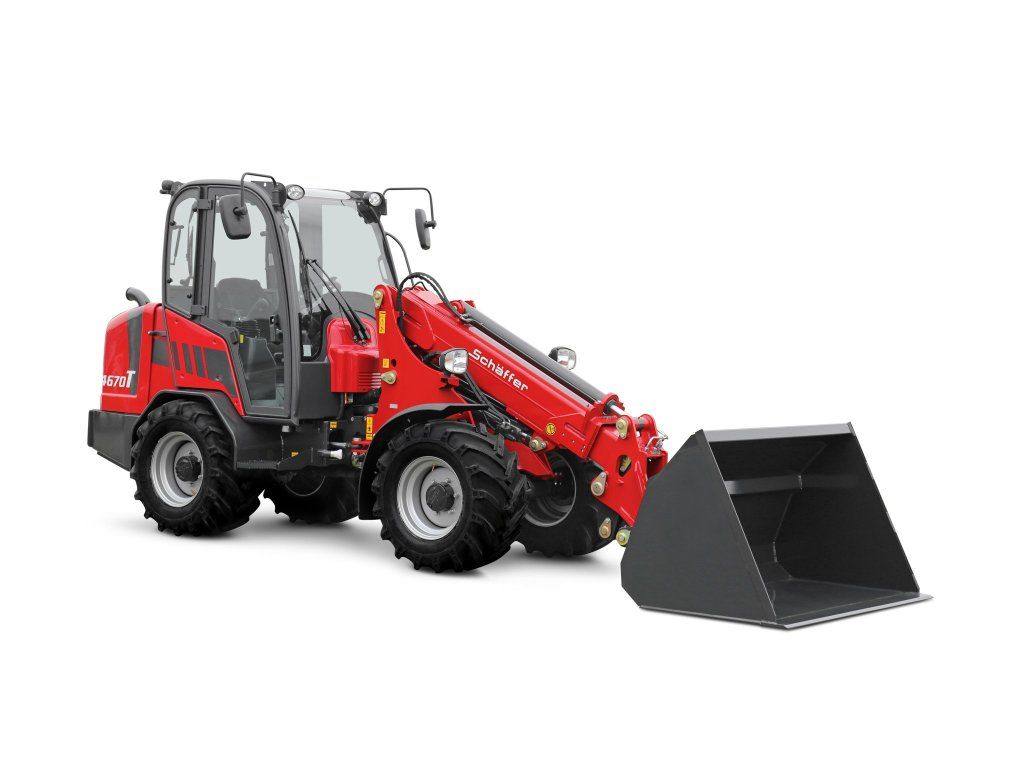

• S plnou kabinou

Doplňková výbava

• Zadní závaží – mezideska 91 kg
• Beztlaké zpětné hydraulické vedení
• ELPRO ovládání 3. hydraulické funkce na joysticku
• Elektrická aretace 3. hydraulické funkce (pouze s ELPRO)
• Zesílené hydraulické čerpadlo 26 ccm – 70 l/min
• Pracovní světlomet LED zadní, 800 lumen (kabina)
• Příprava na rádio + reproduktory + anténa
• Schválení provozu po veřejných komunikacích + protokoly TÜV (do 25 km/h)
• Maják
• Držák SPZ s osvětlením
• Pneu 425/55-17 AS 6-Loch, ET +45 (1 540/1 730 mm)
• Rozšíření zadních blatníků, železné – pro přesah pneu cca 50–100 mm

Adaptéry

• Lopata HD 1,6 m, objem 0,89 m³ – 1 460 €
• Lopata HD 1,8 m, objem 1,02 m³ – 1 500 €
• Paletizační vidle 1,2 × 1,2 m, nosnost 2 500 kg (KR/EURO) – 1 400 €

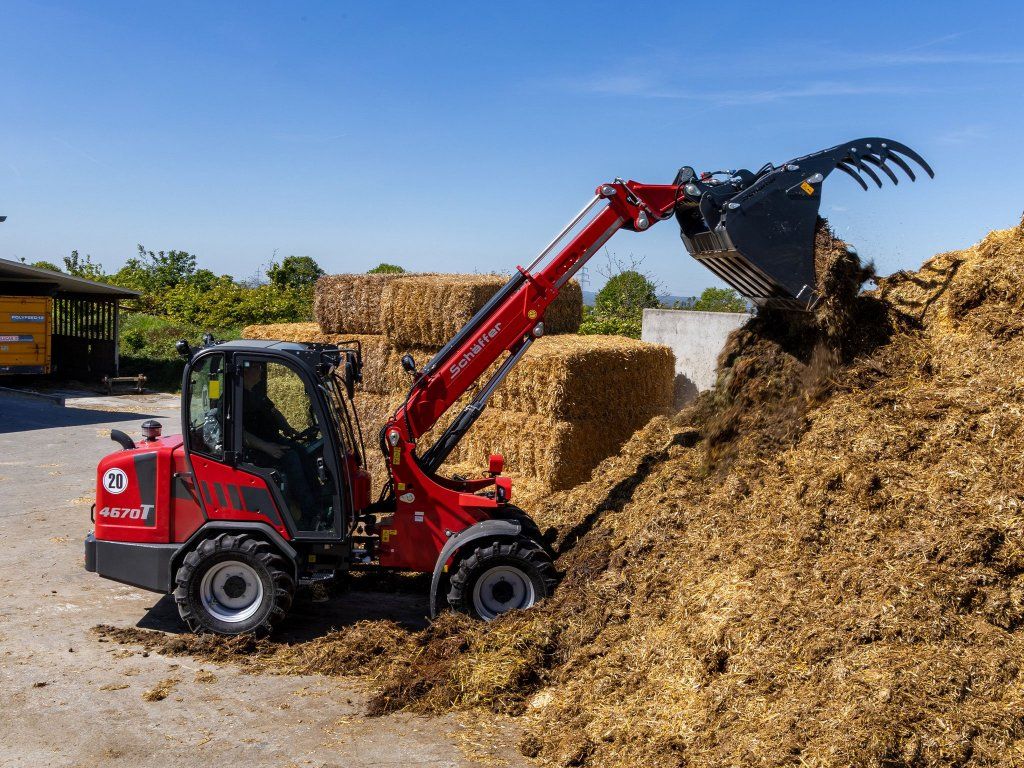

• Vidle na hnůj s přidržovačem 1,6 m – 2 160 €
• Lopata s přidržovačem – 2× píst, 1,6 m, objem 688 l – 3 460 €
• Kleště na balené balíky do Ø 0,9–1,8 m, nosnost 1 400 kg – 1 680 €
• Manubal MX L40 – špice na balíky, 2 ks, kované, 1,0 m (pouze EURO) – 540 €
• Manubal MX C40 – kleště na balené balíky do Ø 1,8 m (SWH/EURO) – 2 830 €

Druh upínání

• KR jednoduchý hák Schäffer - standard
• KR dvojitý hák Schäffer
• EURO WS (adaptéry pouze od šířky 1,2 m)

Rozměry:

(A) Rozvor kol: 2 000 mm
(B) Délka podvozku: 4 200 mm
(C) Celková délka se standardní lopatou: 4 930 mm
(D) Hloubka kopání: 250 mm
(E) Dosah: 2 150 mm
(F) Otočný bod, teleskopické rameno zasunuté: 3 400 mm
(G) Nakládací výška s paletovou vidlicí: 4 080 mm
(H) Maximální výsypná výška: 3 480 mm
(I) Výška přední části: 1 620 mm
(J) Dosah výsypu před stroj při maximálním zdvihu a úhlu vyklopení: 1 010 mm
(K) Výška sedadla: 1 300 mm
(L) Výška ochranné střechy: 2 270 mm
(L) Výška kabiny: 2 270 mm
(M) Maximální výška čepu lopaty: 4 300 mm
(N) Celková šířka / možnost: 1 510 mm (1 690 při vytočení kol) / 1 540 mm (1 730 při vytočen kol)
(O) Vnitřní poloměr otáčení: 1 425 mm
(P) Vnější poloměr otáčení: 2 845 mm
(Q) Vnější poloměr otáčení se standardní lopatou: 3 425 mm
